摘要
二次脫模就是在推出鑄件過程中經過兩次脫模，第一次脫模是指在壓鑄成形開模后在開模方向上的局部抽芯，第二次脫模是指鑄件的完全推出，二次脫模模具又稱開模側有預抽芯的模具。在壓鑄生產過程中，當壓鑄件局部包緊力過大時，如若強行推出鑄件，鑄件出現質量問題便不是偶然，所以需要在推出鑄件前實現局部提前脫模，以降低這種大包緊力對鑄件的影響，這樣在開模方向上就配有抽芯裝置。值得一提的是：本文的二次脫模裝置也可以說是局部提前脫模裝置，局部提前脫模的作用是在推出鑄件前通過抽芯去除較大包緊力阻礙，以使壓鑄件推出過程順暢。
1

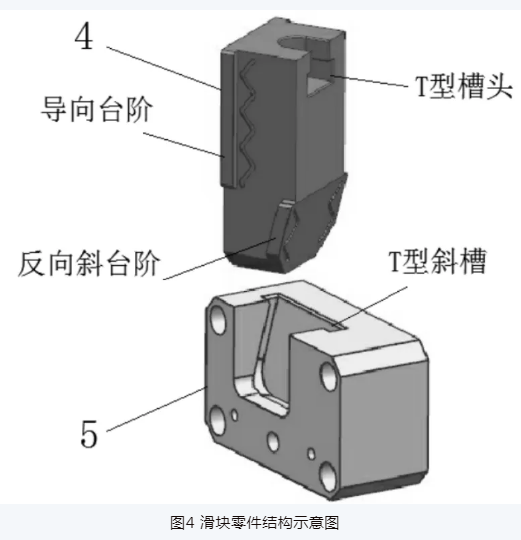

壓鑄生產推出過程分析
1.1?傳統推出對策

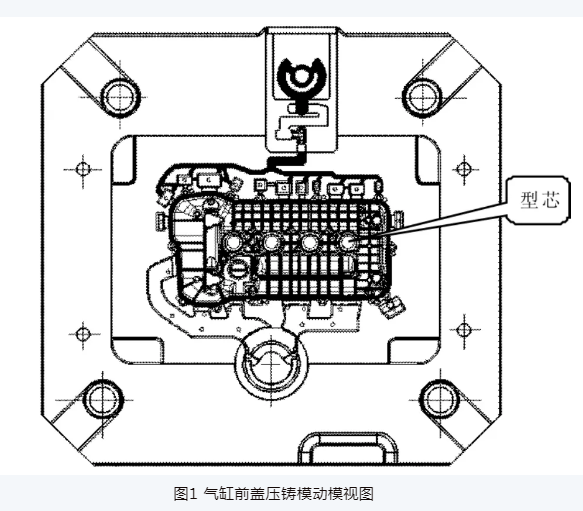

根據不同的推出元件，以往的鑄件推出機構形式可分為推桿推出機構、推管推出機構、推件板推出機構、斜滑塊推出機構、齒輪傳動推出機構及多元件復合推出機構，但無一例外的都沒有進行推出前的脫模處理。如圖1所示的氣缸前蓋壓鑄模動模視圖，在模具型腔的中間有一排四個較大的型芯，這些型芯將形成鑄件的四連孔，由于直徑大、深度深、斜度小、局部包緊力較大，模具在使用傳統的推出機構時，四連孔推出開裂變形現象較嚴重，良品率極低，量產成本大。經分析可以看出，在上述各種傳統推出方式中，有保證質量效果相對好的機構，但均不能解決推出鑄件時產生鑄件開裂變形的根本問題。
已知氣缸前蓋材料為鋁合金，其壓鑄模型芯成形部位直徑3 cm，高度6 cm，出模斜度為1.5°。
應用推出力公式F?t?=AP（ μ cos α -sin α ），計算圖1所示的氣缸前蓋壓鑄模四連孔處的推出力約6.8 t，局部包緊力過大，所以有必要在推出鑄件之前進行局部脫模卸載。
1.2?二次脫模推出對策

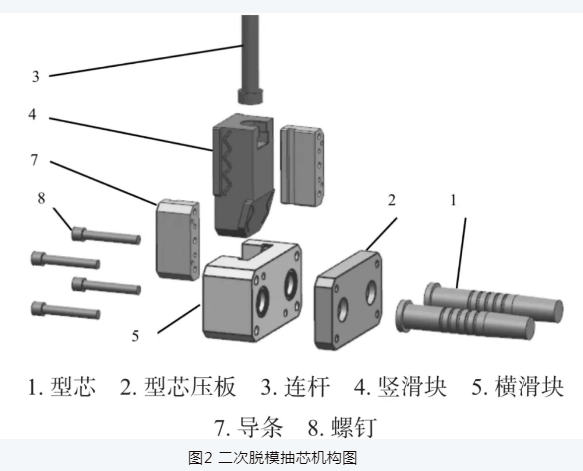

二次脫模是在傳統推出機構的基礎上進行的改進，其推出效果發生了質的變化。傳統推出機構，受推面積設置僅局限在型芯周圍，設置推桿較困難，即使用推管推出，受推面積也嚴重不足。因為受推面積需大于等于受推力除以許用壓應力，由公式A?t?≥F?t?/[ σ ]=6.8/0.5=13.6 c㎡ （鋁合金許用壓應力為50 MPa），如此大的受推面積要求，僅依靠在型芯周圍的環形面積上設置推管推出鑄件是無法滿足的。如果使用二次脫模抽芯機構,且在推出鑄件前抽芯，實現局部提前脫模，則此時的受推面將由原來的局部環形面積轉變?yōu)殍T件的全部投影面積，受推面積極大提高，如圖2二次脫模抽芯機構圖所示，模具套板上方安裝的液壓油缸通過連桿3控制豎滑塊4做上下運動，豎滑塊4利用其自身左側導滑臺階在導條7滑槽中做上下滑動，導條7固定在動模套板上，豎滑塊4再通過其自身右下方的反向斜臺階與橫滑塊5內部的T型斜槽結構配合并控制橫滑塊5做左右滑動，橫滑塊5帶動型芯1做抽插芯運動，如此實現鑄件局部提前脫模，鑄件質量顯著提高。
2
二次脫模抽芯機構設計
2.1?二次脫模抽芯機構的工作原理

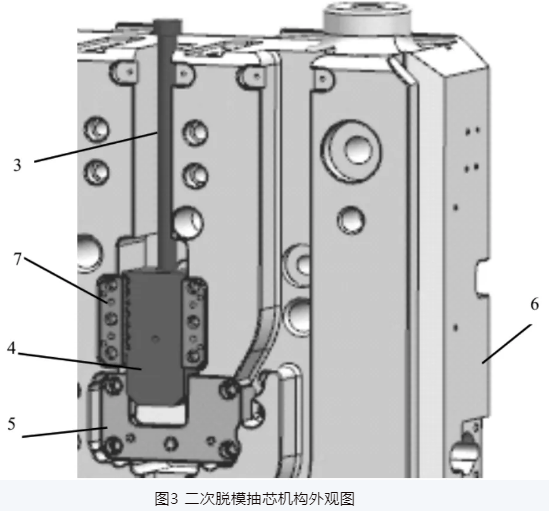

二次脫模抽芯機構外觀圖如圖3所示。
二次脫模抽芯機構的工作原理是：如圖3二次脫模抽芯機構外觀圖所示，動模套板6上部安裝液壓油缸，液壓油缸活塞桿與連桿3通過聯軸器連接在一起形成鉸接機構，實現聯動（液壓油缸安裝在件3正上方，圖中省略）；連桿3端頭置于豎滑塊4上方的T型槽頭中（如圖4所示）與豎滑塊4連接在一起形成鉸接機構，由于豎滑塊4受導條7的約束只能做豎直方向運動，這樣液壓油缸活塞桿與連桿3豎滑塊4形成聯動成整體上下滑動；另外，如圖2所示橫滑塊5、型芯壓板2、型芯1通過鎖緊螺釘8固結在一起，由于型芯1只能在型芯孔中以導柱的形式滑動，所以，橫滑塊5、型芯壓板2、型芯1成整體只能水平滑動；又由于豎滑塊4雙面有導向臺階，所以豎滑塊4可以驅動橫滑塊5運動，這樣在油缸活塞桿驅動下可以實現型芯1的抽插芯動作，當油缸活塞桿做伸出動作時，帶動連桿3豎滑塊4向下運動，橫滑塊5、型芯壓板2、型芯1成整體向右運動，實現模具的插芯動作。當油缸活塞桿做退向油缸動作時，帶動連桿3豎滑塊4向上運動，橫滑塊5、型芯壓板2、型芯1成整體向左運動，實現模具的抽芯動作，型芯1提前脫模。由于該機構主要是以豎滑塊驅動橫滑塊構成，所以運動可靠，結構科學合理。
2.2?二次脫模抽芯機構尺寸設計

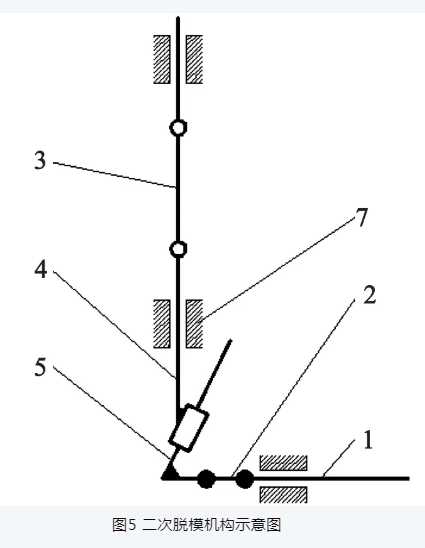

該二次脫模抽芯機構是經過多次計算并進行運動模擬之后，最終確定下來的方案，機構中的主要零件滑塊三維實體結構如圖4所示。二次脫模機構示意圖見圖5。
二次脫模抽芯機構尺寸確定方法：
（1）連桿3的兩端均設計為T型頭結構，使得機構安裝便捷；
（2）通過在動模套板6上開槽，使連桿3安裝便捷，且機構設置緊湊；
（3）機構進行插芯復位時，依靠型芯安裝板2與動模底面限位，實現精準復位；
（4）型芯1內部設有點冷卻裝置，且型芯底面采用O型密封圈密封，并用型芯壓板3固定，確保冷卻管在橫滑塊5運動過程中無干涉、無泄漏；
（5）在豎滑塊4左側設置導條7，機構運動可靠，豎滑塊4拆裝方便；
（6）在豎滑塊4上設置有曲折油槽儲存潤滑脂，以便豎滑塊4驅動橫滑塊5運動順暢；
（7）機構各零件均經過二維及三維數據化處理，以確保各處銜接可靠。
?
